scatola montata a livello di modo MCB di recinzione 7 della scatola di plastica della scatola di distribuzione di 21way MCB
Prodotto Meature
1. Materiale della scatola: la polvere ha ricoperto d'acciaio
2. Materiale della struttura della copertura: PC
3. Materiale della porta: PC (porta trasparente e porta bianca)
4. Tutte le parti di plastica: senza ignifugo specifico
5. Pastic può essere personalizzato ad ignifugo (grado V1~V0 dipende da materiale choosen).

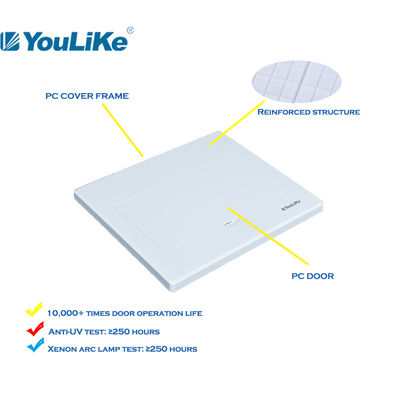

Risultato dei test di plastica delle parti
1. Prova incandescente del cavo a 650℃.
2. Prova Anti-UV (per rivelare prestazione antinvecchiamento di plastica) ≥250hours.
3. Prova ≥250hours della lampada ad arco del xeno.
4. Tempi della prova ≥10,000 di operazione della cerniera nessuna rottura.
Punti di attenzione
1. Quando la scatola inferiore è incastonata con concreto ed è versata sul sito, la scatola inferiore deve essere sostenuta su e giù, a destra e a sinistra per impedire la scatola inferiore deformazione.
2. Durante l'installazione della parete superiore della scatola inferiore, è vietato per bloccare il foro filettato sul piatto giusto con il mortaio del cemento.
3. La coppia di torsione sopportante massima della vite collegante sulla scatola inferiore è 20n. M.
4. È raccomandato per installare il pannello di sostegno dopo che la parete puttying.
Specifiche delle serie M5, a livello
| Modello |
Modo |
Dimensione della copertura |
Dimensione della scatola |
Terminali
|
Knock-out |
| L*H*T (millimetro) |
L*W*D*T (millimetro) |
dimensione (millimetri) |
PE |
N |
un qty laterale |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

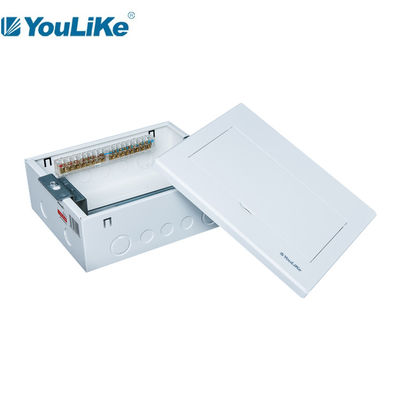

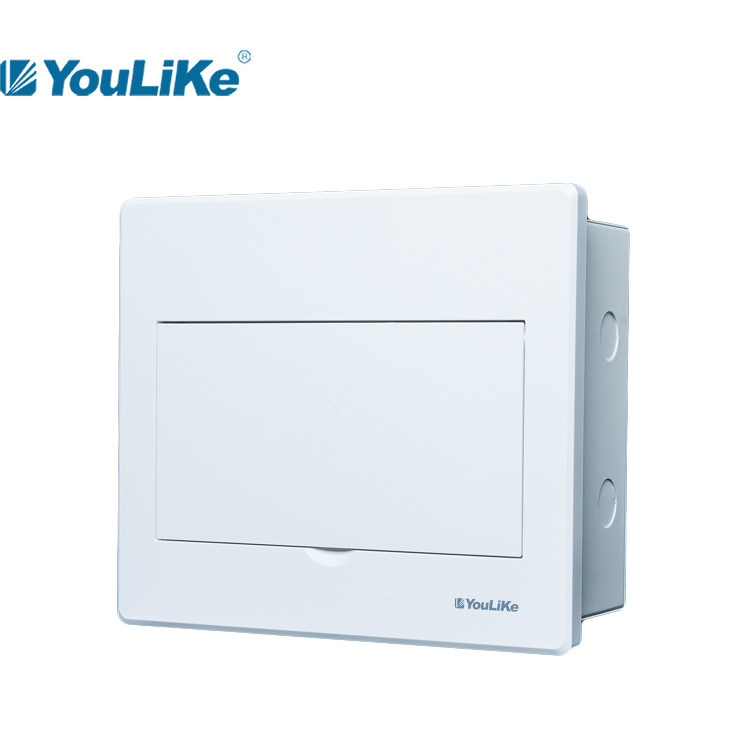

Dimostrazione dei dettagli del prodotto
Applicazione
La serie M5 è usata per distribuzione di energia dell'interno pricipalmente per controllo di illuminazione per le costruzioni residenziali e commerciali.
1. Ferrovia di baccano da essere d'acciaio galvanizzato, con il funtion dello spostamento verticale & di orizzontale.
2. I terminali di rame (interramento 1pcs & persona neutrale 1pcs) è con la composizione in 6%.
3. Bulloni d'interramento inossidabili con l'etichetta di avvertimento.
4. Progettazione di rinforzo della struttura per permettere forza più ad alta resistenza della copertura di plastica.
5. I serracavi di plastica è fornito sotto la ferrovia di baccano.
Imballaggio
| Modello |
Dimensione del cartone |
Volume/ctn |
Pc/ctn |
Peso calcolato (chilogrammi/ctn) |
| millimetro |
³ di m. |
peso netto |
peso lordo |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Imballaggio neutrale del cartone Il nostro cartone di stile
Nota: #1. Sia la scatola dei colori su misura o la scatola neutrale è disponibile.
#2. nel caso su misura la scatola dei colori sia richiesta, c'è una dimensione di MOQ≥1000pcs/each.
#3. ha personalizzato la stampa di logo sul prodotto è disponibile senza la tassa supplementare.
