La copertura di plastica del PC della scatola di DB di 7 modi arrossisce la scatola elettrica montata del pannello componenti elettrici
Caratteristica principale

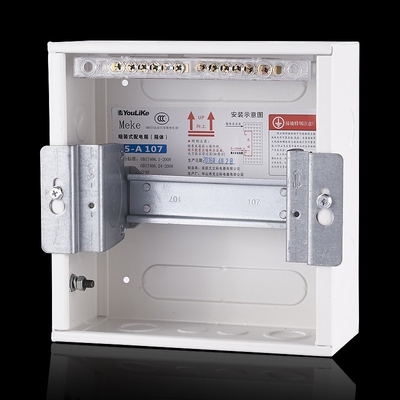

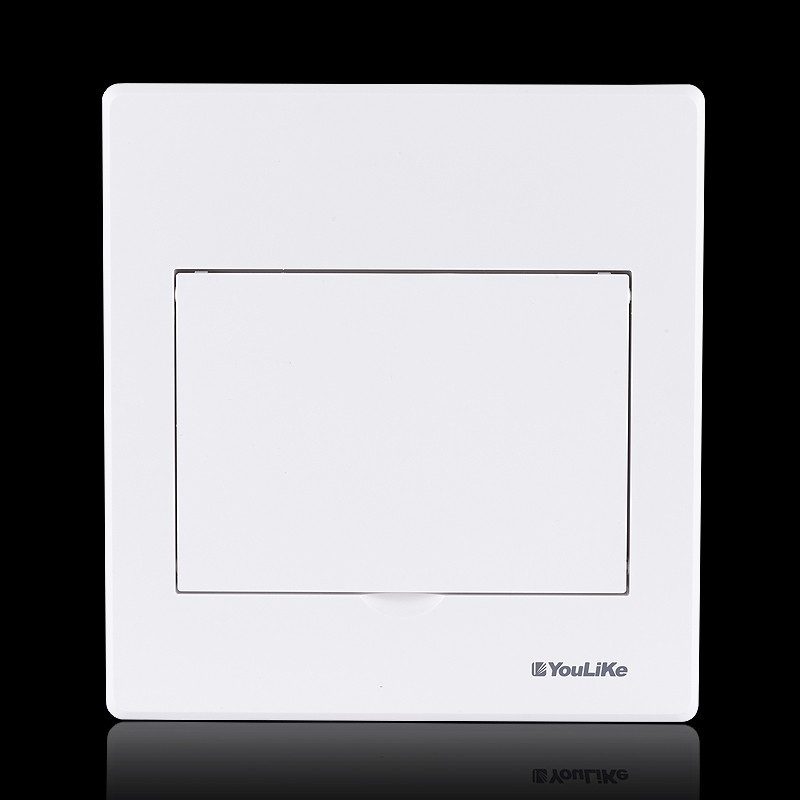

1. Scatola bassa: la polvere ha ricoperto d'acciaio, copertura e porta per essere plastica del PC.
1. Ferrovia di baccano da essere d'acciaio galvanizzato, con il funtion dello spostamento verticale & di orizzontale.
2. I terminali di rame (interramento 1pcs & persona neutrale 1pcs) è con la composizione in 60%.
3. Bulloni d'interramento inossidabili con l'etichetta di avvertimento.
4. Progettazione di rinforzo della struttura per permettere forza più ad alta resistenza della copertura di plastica.
5. I serracavi di plastica è fornito sotto la ferrovia di baccano.
La serie M5 è usata per distribuzione di energia dell'interno pricipalmente per controllo di illuminazione per le costruzioni residenziali e commerciali.
Punti di attenzione
1. Quando la scatola inferiore è incastonata con concreto ed è versata sul sito, la scatola inferiore deve essere sostenuta su e giù, a destra e a sinistra per impedire la scatola inferiore deformazione.
2. Durante l'installazione della parete superiore della scatola inferiore, è vietato per bloccare il foro filettato sul piatto giusto con il mortaio del cemento.
3. La coppia di torsione sopportante massima della vite collegante sulla scatola inferiore è 20n. M.
4. È raccomandato per installare il pannello di sostegno dopo che la parete puttying.
| Modello |
M5-A 107 |
| Modulo |
7way |
| Materiale del corpo |
la polvere ha ricoperto d'acciaio |
| Dimensione della scatola bassa |
202*210*90*1.0mm |
| Dimensione della copertura |
224*240*15.5mm |
| Accessori |
bullone, ferrovia di baccano, terminale |
| Colore |
bianco |
| Certificazione |
CE, CCC |
| Ferrovia dell'interruttore |
acciaio galvanizzato |
| Funzione |
Installi il circuito |
| MOQ |
il piccolo ordine può essere accettato |
| Imballaggio |
10pcs/ctn |
| Abilità di progettazione |
può essere inciso con il logo del cliente ed il servizio di OEM&ODM. |
Specifiche delle serie M5, a livello
| Modello |
Modo |
Dimensione della copertura |
Dimensione della scatola |
Terminali
|
Knock-out |
| L*H*T (millimetro) |
L*W*D*T (millimetro) |
dimensione (millimetri) |
PE |
N |
un qty laterale |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |
Dimostrazione del dettaglio del prodotto
Imballaggio
| Modello |
Dimensione del cartone |
Volume/ctn |
Pc/ctn |
Peso calcolato (chilogrammi/ctn) |
| millimetro |
³ di m. |
peso netto |
peso lordo |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Circa noi
Gradite siete un produttore con esperienza ed affidabile dei electrics a bassa tensione e producete la scatola di distribuzione, contenitore di commutatore, unità del consumatore di MCB con i servizi del ODM e dell'OEM professionale. Abbiamo un gruppo tecnico professionale per fornire ai clienti produzione e servizi su misura. La nostra produzione rispondere alla norma ISO9001 anche approvata da CE, prova del ccc.
Capacità di produzione:
1. 30.000 metri quadri di centro di produzione, compreso la linea di trattamento metallica, linea di rivestimento della polvere, iniezione di plastica, montano la linea, il centro di personalizzazione ed ecc.
2. 4.000.000 pezzi dell'uscita annuale.
3. Linea di trattamento automatica della scatola, assicurare stablility di qualità e efficience di produzione.
Servizio del mercato:
1. servizio di anno per oltre 1.800 costruttori del pannello e 2.000 società immobiliari.
2. Oltre 500 in gruppi completamente esperti di sostegno, 22 rami nazionali.
3. Termine di consegna stabile tutto l'anno come 15days.
Abilità di R & S:
1. Oltre 65 brevetti nazionali, assicurare ogni singolo prodotto è originale di 100%.
2. Aggiornamento del prodotto ed edizione del nuovo prodotto in ciascuno 1-2 anni.
La nostra fabbrica
Certificazioni
Mostre
Imballaggio & spedire
FAQ
Q1. Che cosa è le vostre dilazioni di pagamento?
: T/T 30% come deposito e 70% prima della consegna. Vi mostreremo le foto dei prodotti e dei pacchetti prima che paghiate l'equilibrio.
Q2. Come circa il vostro termine di consegna?
: Generalmente, richiederà i 1 - 15 giorni dopo la ricezione del vostro pagamento anticipato. Il termine di consegna specifico dipende dagli oggetti e dalla quantità di vostro ordine.
Q3. Posso avere un ordine del campione?
A. Sì, possiamo fornire il campione libero per qualità che controlliamo, ma la tassa del corriere dovrebbe essere pagata dal vostro lato.
Q4. Provate tutte le vostre merci prima della consegna?
: Sì, abbiamo prova di 100% prima della consegna.
Q5: Accettate per stampare il mio logo sul prodotto della scatola di distribuzione?
: Sì. Informici prego formalmente prima della nostra produzione e confermi la progettazione in primo luogo basata sul nostro campione.
