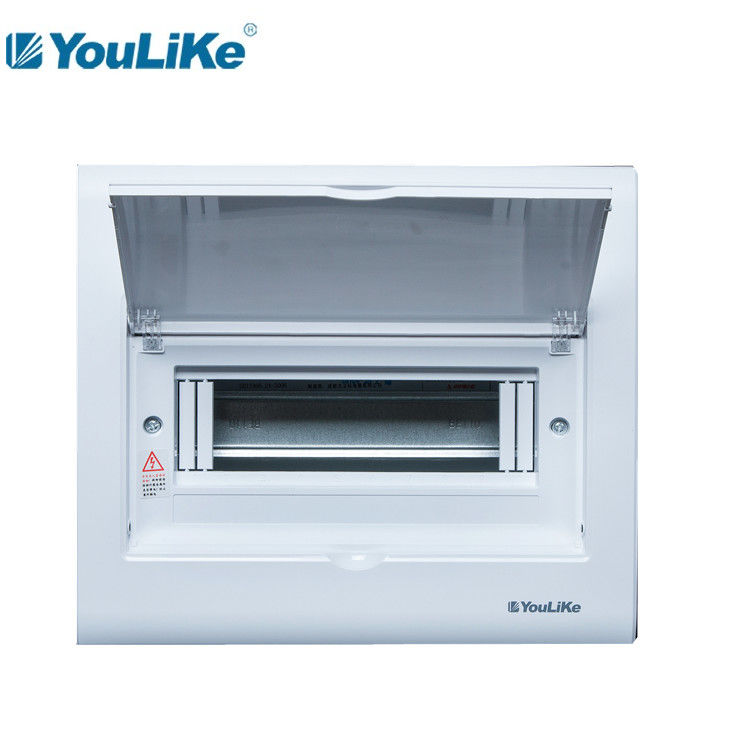

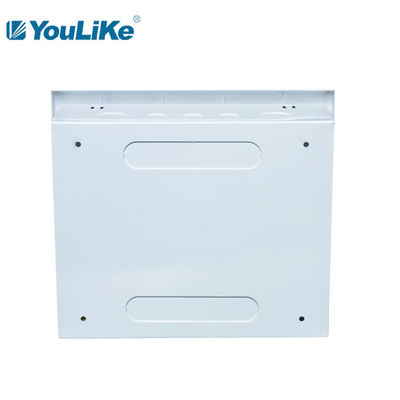

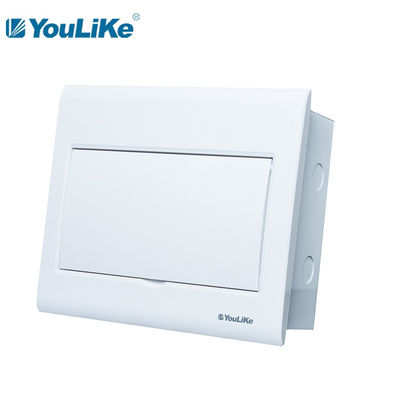

Contenitore a livello dell'interno di supporto MCB della scatola di distribuzione della copertura 10Ways del PC del Livello 40 di protezione
Vantaggio del prodotto
1. Cassaforte per durevolezza.
2. Pannello curvo, processo opaco.
3. Btacket della ferrovia per impedire deformazione.
4. Barra di rame di alta qualità, robusto e durevole.
5. Ottimizzi i dettagli per soddisfare le vostre esigenze.
Precauzioni dell'installazione
1. Quando la scatola inferiore è incastonata con calcestruzzo per il versamento in loco, il supporto circostante sarà fatto dentro la scatola inferiore per impedire la scatola inferiore deformazione.
2. La coppia di torsione sopportante massima del bullone d'interramento sulla scatola inferiore è 18N. M.
3. È raccomandato per installare la superficie di sostegno dopo che la parete puttying.
4. Il sostegno è attaccato alla parete per installazione.
5. L'installazione della scatola deve essere collegata e la scatola non è fornita di interramento.
Risultato dei test di plastica delle parti
1. Prova incandescente del cavo a 650℃.
2. Prova Anti-UV (per rivelare prestazione antinvecchiamento di plastica) ≥250hours.
3. Prova ≥250hours della lampada ad arco del xeno.
4. Tempi della prova ≥10,000 di operazione della cerniera nessuna rottura.
Specifiche delle serie M3, a livello
| Modello |
Modo |
Dimensione della copertura |
Dimensione della scatola |
Terminali
|
Knock-out |
| L*H*T (millimetro) |
L*W*D*T (millimetro) |
dimensione (millimetri) |
PE |
N |
un qty laterale |
|
M3-A 110
|
10way |
278×240×20.0 (29,0) |
256×210×90×1.0 |
6×10.4 |
8 |
9 |
5 |
|
M3-A 112
|
12way |
316×240×20.0 (29,0) |
292×210×90×1.0 |
6×10.4 |
8 |
9 |
6 |
|
M3-A 114
|
14way |
352×240×20.0 (29,0) |
328×210×90×1.0 |
6×10.4 |
8 |
9 |
7 |
|
M3-A 116
|
16way |
388×252×20.0 (29,0) |
364×210×90×1.0 |
6×10.4 |
11 |
12 |
7 |
|
M3-A 118
|
18way |
424×252×20.0 (29,0) |
400×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 120
|
20way |
460×252×20.0 (29,0) |
436×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 224
|
24way |
316×415×22.3 (31,3) |
292×380×90×1.0 |
6.4×12 |
12 |
13 |
8 |
|
M3-A 232
|
32way |
388×415×22.3 (31,3) |
364×380×90×1.0 |
6.4×12 |
14 |
15 |
10 |
|
M3-A 240
|
40way |
460×415×22.3 (31,3) |
436×380×90×1.0 |
6.4×12 |
17 |
18 |
12 |
Dimostrazione di panoramica della società
Applicazione
Serie M3 pricipalmente usata per controllo di accensione dell'interno per le costruzioni residenziali e commerciali.
1. Ferrovia di baccano da essere d'acciaio galvanizzato, con il funtion dello spostamento verticale & di orizzontale.
2. I terminali di rame (interramento 1pcs & persona neutrale 1pcs) è con la composizione in 6%.
3. Bulloni d'interramento inossidabili con l'etichetta di avvertimento.
4. Progettazione di rinforzo della struttura per permettere forza più ad alta resistenza della copertura di plastica.
5. I serracavi di plastica è fornito sotto la ferrovia di baccano.
Imballaggio
| Modello |
Dimensione del cartone |
Volume/ctn |
Pc/ctn |
Peso calcolato (chilogrammi/ctn) |
| millimetro |
³ di m. |
peso netto |
peso lordo |
| M3-A 110 |
595×300×515 |
0,0919 |
10 |
17,10 |
|
| M3-A 112 |
595×340×515 |
0,1042 |
10 |
9,25 |
|
| M3-A 114 |
595×260×380 |
0,0588 |
5 |
10,20 |
|
| M3-A 116 |
595×275×420 |
0,0687 |
5 |
11,65 |
|
| M3-A 118 |
595×275×455 |
0,0744 |
5 |
12,40 |
|
| M3-A 120 |
595×275×490 |
0,0801 |
5 |
5,40 |
|
| M3-A 224 |
465×155×375 |
0,0270 |
1 |
6,70 |
|
| M3-A 232 |
465×155×445 |
0,0327 |
1 |
3,60 |
|
| M3-A 240 |
465×155×520 |
0,0375 |
1 |
4,05 |
|
Imballaggio neutrale del cartone Il nostro cartone di stile
Nota: #1. Sia la scatola dei colori su misura o la scatola neutrale è disponibile.
#2. nel caso su misura la scatola dei colori sia richiesta, c'è una dimensione di MOQ≥1000pcs/each.
#3. ha personalizzato la stampa di logo sul prodotto è disponibile senza la tassa supplementare.
