Dettagli:
|
| Nome di prodotto: | scatola di distribuzione elettrica | Colore: | Bianco |
|---|---|---|---|
| Trattamento di superficie: | spruzzo del rivestimento della polvere | Materiale della struttura della copertura: | PC |
| Tensione nominale: | AC400v (+/--20%) | Valuta stimata: | 63A/80A |
| Montaggio del tipo: | vampata | Protezione dell'ingresso: | IP40 |
| Evidenziare: | Scatola di AC400V 2 Palo MCB,Scatola bipolare del mcb di 2 file,Scatola del ccc 2 Palo MCB |
||
Un tipo scatola di 2 file di distribuzione di MCB con la scatola di Palo MCB dell'unità 2 del consumatore della copertura trasparente
Applicazione
La serie M5 è usata per distribuzione di energia dell'interno pricipalmente per controllo di illuminazione per le costruzioni residenziali e commerciali.
1. Ferrovia di baccano da essere d'acciaio galvanizzato, con il funtion dello spostamento verticale & di orizzontale.
2. I terminali di rame (interramento 1pcs & persona neutrale 1pcs) è con la composizione in 6%.
3. Bulloni d'interramento inossidabili con l'etichetta di avvertimento.
4. Progettazione di rinforzo della struttura per permettere forza più ad alta resistenza della copertura di plastica.
5. I serracavi di plastica è fornito sotto la ferrovia di baccano.
Caratteristica di prodotto
1. Materiale della scatola: la polvere ha ricoperto d'acciaio
2. Materiale della struttura della copertura: PC
3. Materiale della porta: PC (porta trasparente e porta bianca)
4. Tutte le parti di plastica: senza ignifugo specifico
5. Pastic può essere personalizzato ad ignifugo (grado V1~V0 dipende da materiale choosen).
Punti di attenzione
1. Quando la scatola inferiore è incastonata con concreto ed è versata sul sito, la scatola inferiore deve essere sostenuta su e giù, a destra e a sinistra per impedire la scatola inferiore deformazione.
2. Durante l'installazione della parete superiore della scatola inferiore, è vietato per bloccare il foro filettato sul piatto giusto con il mortaio del cemento.
3. La coppia di torsione sopportante massima della vite collegante sulla scatola inferiore è 20n. M.
4. È raccomandato per installare il pannello di sostegno dopo che la parete puttying.
Specifiche delle serie M5, a livello
| Modello | Modo | Dimensione della copertura | Dimensione della scatola |
Terminali |
Knock-out | ||
| L*H*T (millimetro) | L*W*D*T (millimetro) | dimensione (millimetri) | PE | N | un qty laterale | ||
| M5-A 107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

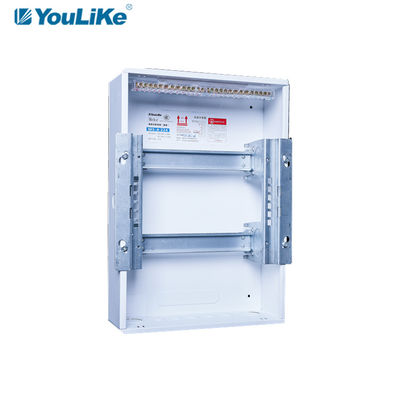

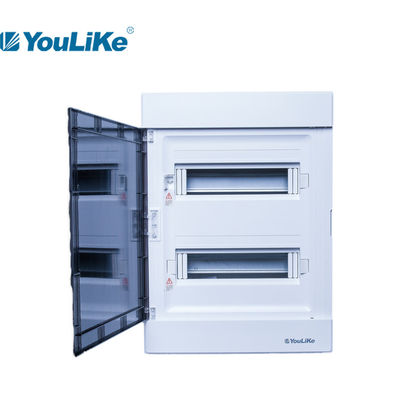

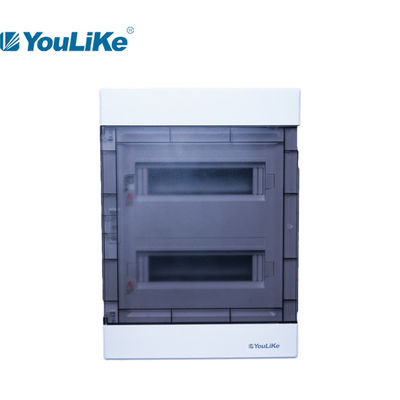

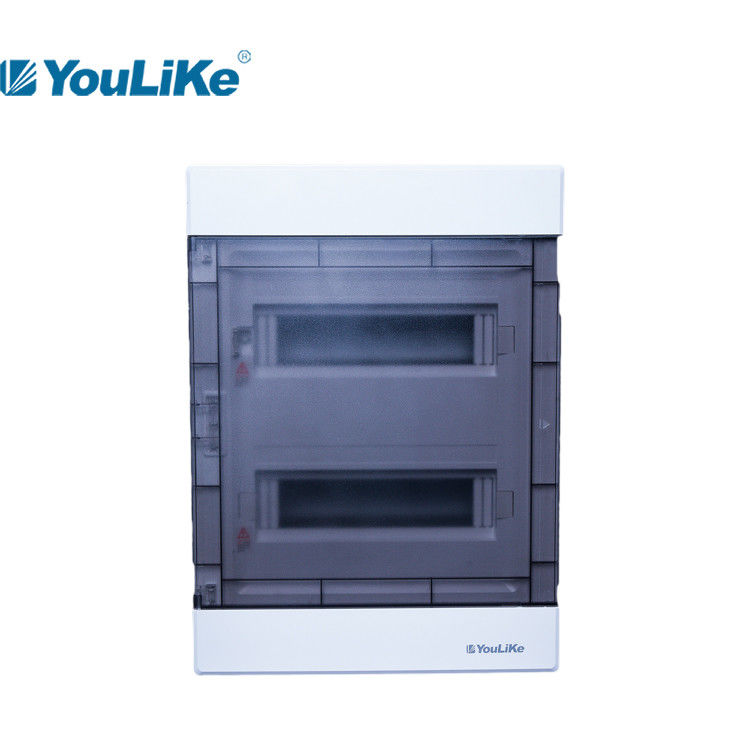

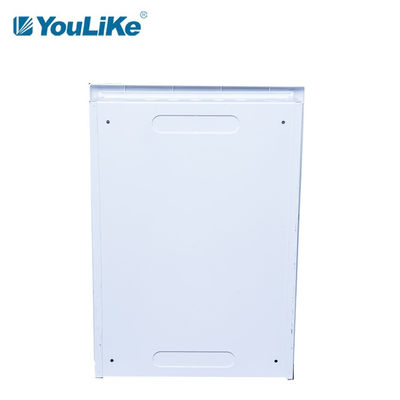

Dimostrazione del dettaglio del prodotto
Imballaggio
| Modello | Dimensione del cartone | Volume/ctn | Pc/ctn | Peso calcolato (chilogrammi/ctn) | |
| millimetro | ³ di m. | peso netto | peso lordo | ||
| M5-A 107 | 580*245*515 | 0,0732 | 10 | 9,58 | |
| M5-A 110 | 580*300*515 | 0,0896 | 10 | 14,66 | |
| M5-A 112 | 580*340*515 | 0,1016 | 10 | 17,10 | |
| M5-A 115 | 580*280*400 | 0,0650 | 5 | 9,25 | |
| M5-A 118 | 580*280*455 | 0,0739 | 5 | 10,20 | |
| M5-A 121 | 580*280*505 | 0,0821 | 5 | 11,65 | |
| M5-A 224 | 505*165*390 | 0,0325 | 1 | 6,70 | |
| M5-A 230 | 525*160*425 | 0,0357 | 1 | 3,60 | |
| M5-A 345 | 695*160*425 | 0,0473 | 1 | 4,05 | |
Imballaggio neutrale del cartone Il nostro cartone di stile
Nota: #1. Sia la scatola dei colori su misura o la scatola neutrale è disponibile.
#2. nel caso su misura la scatola dei colori sia richiesta, c'è una dimensione di MOQ≥1000pcs/each.
#3. ha personalizzato la stampa di logo sul prodotto è disponibile senza la tassa supplementare.
Servizio di assistenza al cliente
1. OEM/ODM (spessore su misura del piatto di profondità del contenitore di imballaggio del cartone di logo)
2. Disposizione di ordine
* consegna stabile di giorni ≤15
* MOQ specifico
* termini multipli di pagamento
* aggiornamento di stato di ordine
3. Servizio supplementare
* servizio di respondence 7X24
* su servizio del sito
* maniglia di discrepanza di qualità
* coordinazione degli accessori
