Dettagli:
|
| Nome di prodotto: | scatola di distribuzione a livello del supporto | Materiale della porta: | HIPS/PC |
|---|---|---|---|
| Colore: | Bianco | Tensione nominale: | 400V+/-20% |
| Corrente nominale: | 55A/ 63A | Livello di protezione: | IP40 |
| Dimensione di modo: | 18mm | Dimensione terminale: | 6x9mm |
| Evidenziare: | 42 scatola di monofase MCB di modi,Unità del consumatore della famiglia di 42 modi,scatola di monofase MCB di 6x9mm |
||
scatola di DB della scatola di distribuzione di modi a livello del supporto 6 del quadro di comando - di corrente elettrica di 42 modi
Caratteristiche di prodotto
1. Materiale della scatola: il potere ha ricoperto d'acciaio
2. Materiale della struttura della copertura: ANCHE
3. Materiale della porta: Materiale del PC e) la porta bianca per (delle ANCHE (per la porta trasparente).
4. Tutte le parti di plastica sono senza ignifugo specifico e qualificato per superare la prova incandescente del cavo a 650℃.
5. Pastic può essere personalizzato ad ignifugo (grado V1~V0 dipende da materiale choosen).
Applicazione
La serie di JX è usata per distribuzione di energia dell'interno pricipalmente per controllo di illuminazione per le costruzioni residenziali e commerciali.
Punti di attenzione
1. Quando la scatola inferiore è incastonata con concreto ed è versata sul sito, la scatola inferiore deve essere sostenuta su e giù, a destra e a sinistra per impedire la scatola inferiore deformazione.
2. Durante l'installazione della parete superiore della scatola inferiore, è vietato per bloccare il foro filettato sul piatto giusto con il mortaio del cemento.
3. la coppia di torsione sopportante massima 4.The della vite collegante sulla scatola inferiore è 20n. M.
È raccomandato per installare il pannello di sostegno dopo che la parete puttying.
Risultato dei test di plastica delle parti
1. Prova incandescente del cavo a 650℃.
2. Prova Anti-UV (per rivelare prestazione antinvecchiamento di plastica) ≥250hours.
3. Prova ≥250hours della lampada ad arco del xeno.
4. Tempi della prova ≥10,000 di operazione della cerniera nessuna rottura.
Specifiche delle serie di JX, a livello
| Modello | Modo | Dimensione della copertura | Dimensione della scatola |
Terminali |
Knock-out | ||
| L*H*T (millimetro) | L*W*D*T (millimetro) | dimensione (millimetri) | PE | N | un qty laterale | ||
| JXP-A 106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |

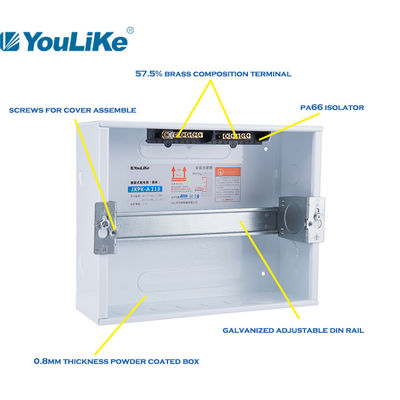

Dimostrazione dei dettagli del prodotto
#1. ferrovia di baccano da essere d'acciaio galvanizzato, con il funtion dello spostamento verticale & di orizzontale.
#2. i terminali d'ottone (interramento 1pcs & persona neutrale 1pcs) è con composizione 57,5%.
#3. bulloni d'interramento inossidabili con l'etichetta di avvertimento.
#4. ha rinforzato la progettazione della struttura per permettere la forza più ad alta resistenza della copertura di plastica.
Imballaggio
| Modello | Dimensione del cartone | Volume/ctn | Pc/ctn | Peso calcolato (chilogrammi/ctn) | |
| millimetro | ³ di m. | peso netto | peso lordo | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14,66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17,10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9,25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10,20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11,65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6,70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4,05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4,75 | |
Imballaggio neutrale del cartone Il nostro cartone di stile
Nota: #1. Sia la scatola dei colori su misura o la scatola neutrale è disponibile.
#2. nel caso su misura la scatola dei colori sia richiesta, c'è una dimensione di MOQ≥1000pcs/each.
#3. ha personalizzato la stampa di logo sul prodotto è disponibile senza la tassa supplementare.
